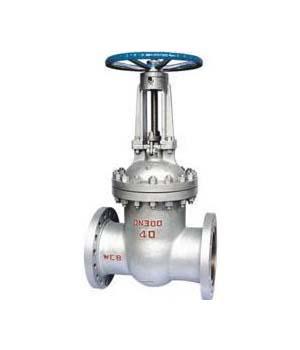

Z41H(Y)楔式闸阀

2020-06-17

 产品说明

Z41H、Z41Y、Z41W 型PN16~PN200 钢制楔式闸阀:手动、法兰连接形式、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力PN16~PN200,阀体材料为碳素钢(Z41H-16C Z41H-25 Z41Y-16C Z41Y-25 Z41H-40~200)、不锈钢(Z41W-16P Z41W-25P Z41Y-16P Z41Y-25P Z41W-16R Z41W-25R Z41Y-16R Z41Y-25R Z41H-40P~200P Z41H-40R~200R)、合金钢(Z41Y-16I Z41Y-25I Z41Y-16V Z41Y-25V Z41H-40I~200I)的闸阀。

Z41 闸阀适用于工作压力1.6~20.0MPa,工作温度-29℃~570℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

产品性能参数

Z41HZ41YZ41W PN16~PN200 钢制楔式闸阀主要性能参数

型号

PN

工作压力/ MPa

适用温度

适用介质

Z41H-16C25

1625

1.62.5

≤ 425

水、蒸汽、油品

Z41Y-16C25

Z41W-16P25P

1625

1.62.5

≤ 150

弱腐蚀性介质

Z41Y-16P25P

Z41W-16R25R

Z41Y-16R25R

Z41Y-16I25I

≤ 550

油品、蒸汽

Z41Y-16V25V

≤ 570

水、蒸汽、油品

Z41H-40~200

40~200

4.0~20.0

≤ 425

水、蒸汽、油品

Z41H-40I~200I

40~200

4.0~20.0

≤ 550

水、蒸汽、油品

Z41H-40P~200P

40~200

4.0~20.0

≤ 200

硝酸类

Z41H-40R~200R

40~200

4.0~20.0

≤ 200

硝酸类

产品零部件材料



Z41HZ41YZ41W PN16~PN200 钢制楔式闸阀零部件材料



型号

材料



阀体、阀盖、闸板

阀杆

密封面

填料



Z41H-16C25

碳素钢

铬不锈钢

堆焊铁基合金

石棉石墨或柔性石墨



Z41Y-16C25

堆焊硬质合金



Z41W-16P25P

铬镍钛不锈钢

铬镍钛不锈钢

本体材料

石棉石墨或柔性石墨



Z41Y-16P25P

堆焊硬质合金



Z41W-16R25R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

本体材料



Z41Y-16R25R

堆焊硬质合金



Z41Y-16I25I

铬钼合金钢

铬钼合金钢

堆焊硬质合金



Z41Y-16V25V

铬钼钒钢

铬钼钒钢

堆焊硬质合金

柔性石墨



Z41H-40~200

碳钢

铬不锈钢

碳钢+Cr13或硬质合金

柔性石墨



Z41H-40I~200I

铬钼钢

合金钢

合金钢+硬质合金

柔性石墨



Z41H-40P~200P

铬镍钛钢

不锈钢

不锈钢或不锈钢+硬质合金

柔性石墨



Z41H-40R~200R

铬镍钼钛钢

不锈钢

不锈钢或不锈钢+硬质合金

柔性石墨



产品外形及结构尺寸



Z41HZ41YZ41W PN16 钢制楔式闸阀主要外形及结构尺寸(mm

DN

L

D

D1

D2

b

f

z×ød

H

D0

重量/ kg

15

130

95

65

45

14

2

4×ø14

175

200

4

20

150

105

75
